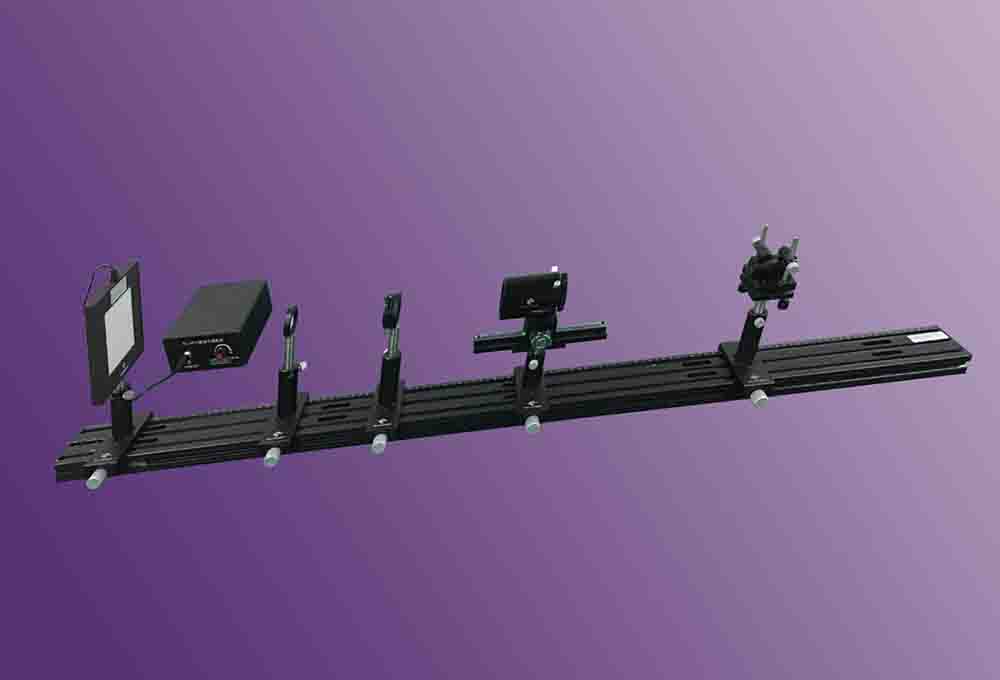

設備參數
1.光源組件：白光LED，P>1W，亮度連續可調。白光面光源：發光面積100mm×100mm，輸入電壓12V，光強可調，大尺寸勻光照明，亮度可精密連續調控。
2.平行光管組件：平行光管：內部裝配雙膠合透鏡，f=400mm，通光口徑Φ50mm，光潔度IV級透鏡，採用Φ25mm光學元件平行光管專用鏡座，外徑55mm，毛玻璃Φ20mm可卸，D/F=1:8；
3.光學組件：
光學分劃板：分辨率板，外形Φ25mm，25~100P/mm，正片，符合JB/T9328-1999標準珀羅板，精度1μm。
成像透鏡：Φ20mm～40mm，f=150mm；
顯微目鏡：10×，最小刻度0.1mm；
顯微物鏡：10×，L35mm；
加強鋁反射鏡：Φ40mm；
節點鏡頭：平凸透鏡組，Φ40mm，f=200mm；Φ40mm，f=350mm，光潔度IV級、K9材料。兩透鏡可移動距離為60mm～110mm，用於測量焦點、主點、節點實驗。
4.機械組件：精密光學導軌：L×W=1200mm×90mm，配套滑塊、一維移動滑塊、調節支座、支桿；高精度調節鏡架：穩定性<2′；可調光闌：Φ2mm～28mm。
5.側推平移台：65×65mm檯面，一維側推，行程±12.5mm，讀數精度0.01mm。
6.實驗手冊及保修卡。

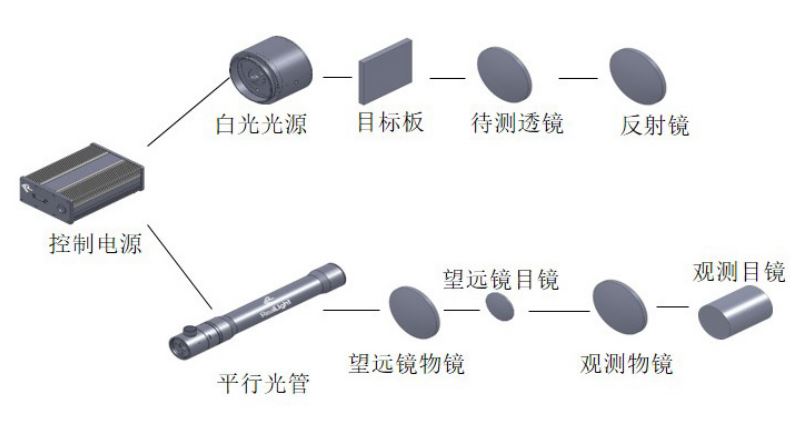

實驗原理
