鏡頭Flare測試系統

日期：2023/10/19

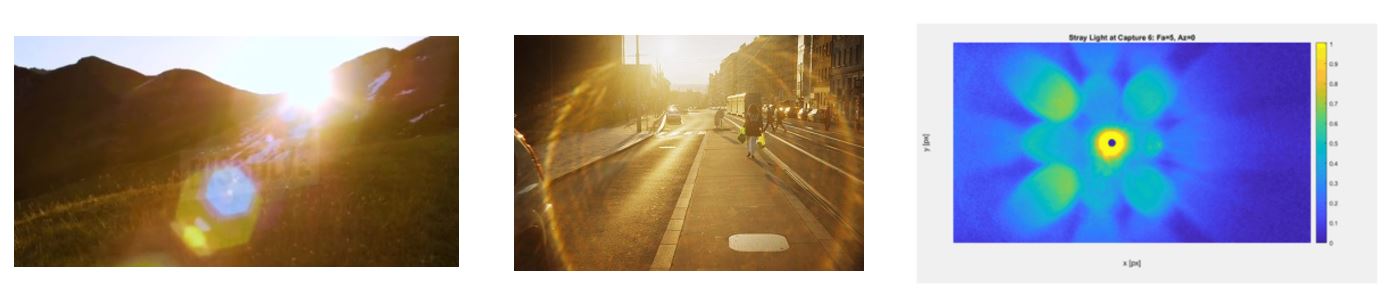

● 什麼是Flare ?
Flare雜散光/耀斑：是指通過非設計的光學路徑到達焦平面的任何光線。
它導致對比度損失（動態範圍減少）、虛假特徵（看到鬼影）和顏色變化；所有這些都會降低所捕獲圖像的品質，甚至會干擾檢測場景中檢測物體的能力。

● 測試條件

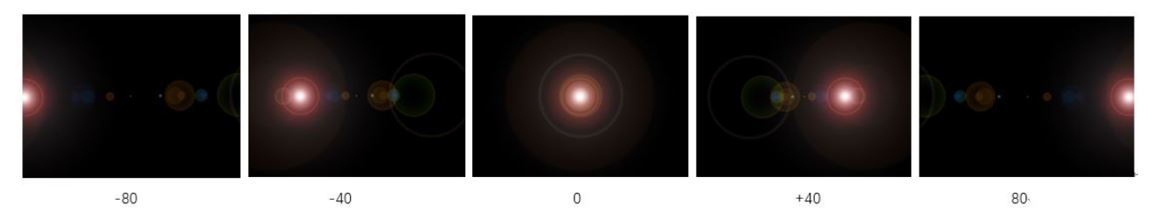

Flare測試需要在一個黑暗的房間里捕捉一個小而明亮的光源的圖像。從光源射出的光線應超過被測相機設備的正面，同樣包括任何可能影響光路的前表面，而且相機應與從光源射出的投射光束保持良好的對準。為了建立現場覆蓋能力，可以旋轉相機或移動光源，以改變光源相對於相機的角度。

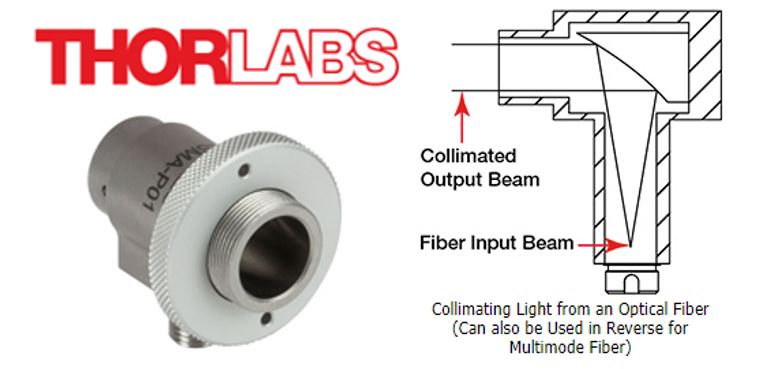

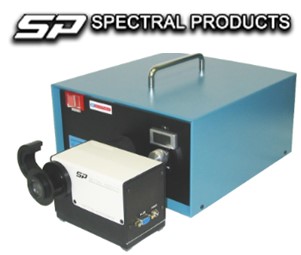

1. 定義好測試的環境，包括所用的光源的色溫，亮度。

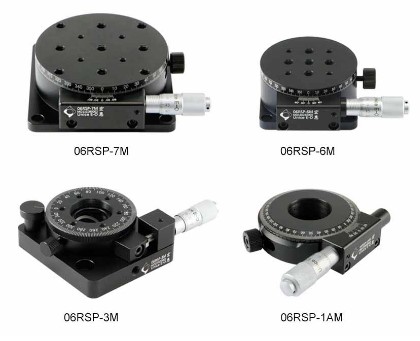

2. 拍攝距離，即鏡頭與光源的距離旋轉支架，確保鏡頭或光源可以在至少-90度到90度之間旋轉以實現不同角度的拍攝。
3. 旋轉支架的旋轉刻度(精度)至少2度。
4. 暗室。
5. 軟體計算：通過拍照來檢查耀斑的鬼影位置形象。計算面積，重心坐標，灰度，圓度，基於圖像RGB的色調、飽和度和亮度的數據。

將雜散光（耀斑）模塊，用於分析雜散光圖像。將圖像導入軟體運行分析，使用點源抑制率 Point Source Rejection Ratio（PSRR）方法將圖像處理成正常化的雜散光度量圖像。

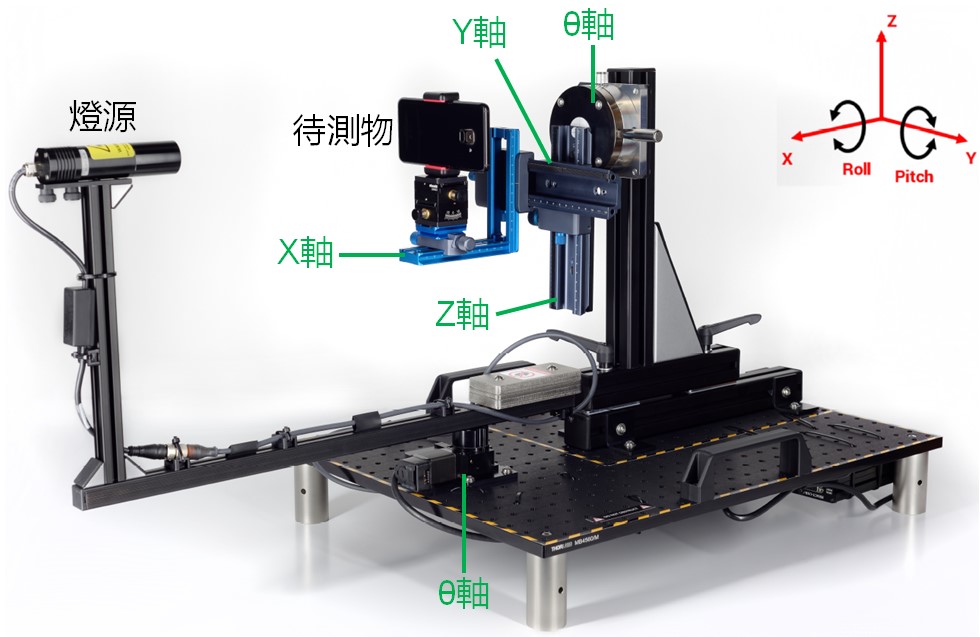

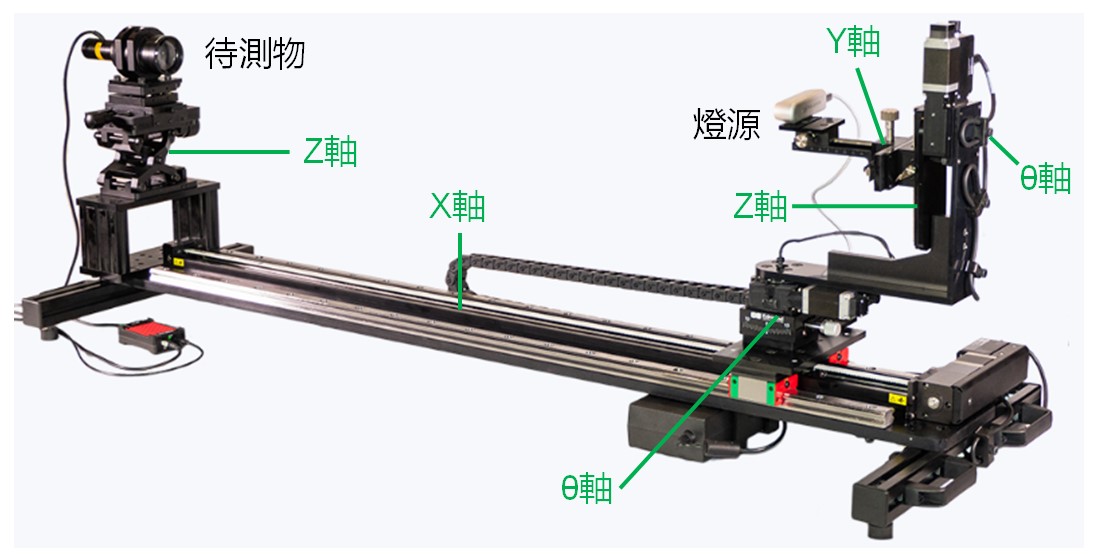

● 架構圖分析
