日期：2022/01/25

適合量測近紅外波長 VCSEL Flood Illuminator 大發散角的​​​寬光束成像器

適合量測近紅外波長VCSEL發散角的​​​寬光束成像器

一年前，Ophir Optronics 推出了一款適用於寬光束和發散光束的新產品，the Wide Beam Imager WB-I。


現在，Ophir 發佈一個新的升級版產品 WB-I SWIR ，適用於 900nm - 1700nm 的 SWIR 範圍，特別針對主流的波長 Eye Safe 1550 nm，可用於：


•  數據通信
•  車用感測
•  遙距感測
•  人臉和手勢識別

適合量測近紅外波長VCSEL發散角的​​​寬光束成像器

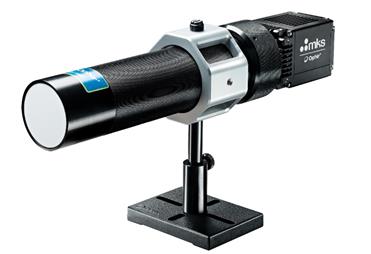

新的 WB-I SWIR 產品特別設計用於連接到 Ophir 的 SP1203 InGaAs 相機，以擴展相機的有效光圈，可匹配直徑達 45 mm 的寬發散光源。


WB-I SWIR 的便携式設計能夠對 VCSEL 和 LED 系統進行實際光束量測，並同時適合於生產線和研發實驗室使用。


透過可調式光圈調節光束強度，無需手動更換 ND Filter 即可即時測量各種不同功率的光源。


因為可量測的發散角達 70° （標準光束分析儀的量測角度為15°），而且可同時量測發散角與光束形狀，所以量測效果得到顯著改善。


新的 WB-I SWIR 配件與 SP1203 InGaAs 相機和 BeamGage 軟體搭配使用，可即時分析光束形狀與觀察光束變化量，例如 VCSEL LIV 掃描測試（光束輪廓與電流的關係）。

適合量測近紅外波長VCSEL發散角的​​​寬光束成像器

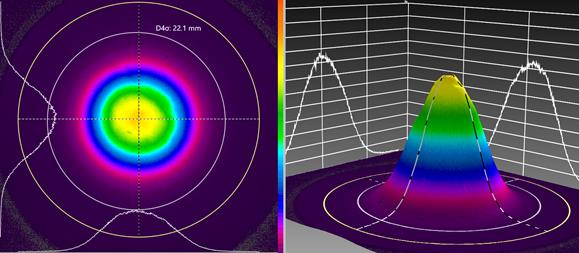

BeamGage 軟體搭配 WB-I SWIR 測量 1550nm 發散二極體的光束形狀
